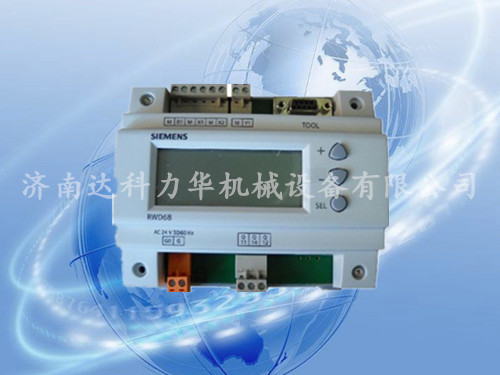

西门子控制器RWD68接线:

D1 数字量输入

G, G0 AC 24 V 供电( SELV AC 24 V 电源)

M 地线 (G0)， 用于信号输入, 通用输入和模拟量输出

Q1 数字量输出点, AC 24...230 V之间的工作电压均可

X1 信号输入 ( 主输入点:    Ni 1000, Pt 1000 和 0…10 V DC)

X2 信号输入 ( 辅助信号输入:    Ni 1000, Pt 1000, 0 …10 V DC 以及 0…1000 Ω 或0…10 V DC 远程设置信号 )

Y1 模拟量输出

Tool 与PC连接的通讯接口 (9-针插口)

接线示意图：

E1 电气负荷

N1 RWD68 控制器
PC PC

Q1 用于双位控制的无源延时触点

S1 时钟开关或者恒温器

X1 主输入点 ( 当X1为有源主动式传感器则端子 G 会出现)

X2 辅助输入点或者远程设定点 (当X2为有源主动式传感器则端子 G 会出现)

Y1 阀门执行器 / 风阀执行器
